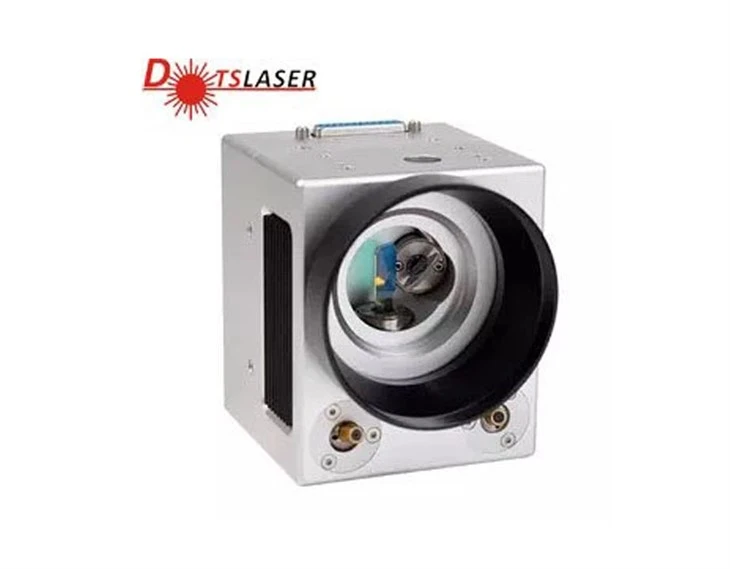

Kepala imbasan apertur 10mm
Kepala imbasan apertur 10mm
Penerangan Produk

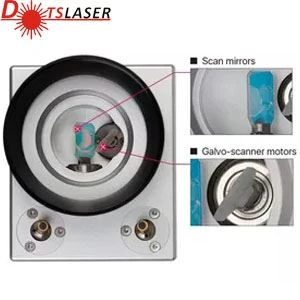

Ketua imbasan apertur 10mm merujuk kepada komponen dalam sistem ukiran laser yang mempunyai saiz aperture 10mm untuk cermin pengimbasan. Kepala imbasan, yang juga dikenali sebagai pengimbas galvanometer atau pengimbas galvo, bertanggungjawab untuk memesongkan dan mengarahkan rasuk laser dengan tepat untuk membuat corak penanda atau ukiran yang dikehendaki pada bahan dengan cepat menggerakkan cermin dengan ketepatan yang besar.
Dalam konteks kepala imbasan dengan aperture 10mm, saiz apertur yang lebih kecil biasanya bermaksud bahawa pengimbas boleh berfungsi pada kelajuan tinggi dan memberikan ketepatan yang lebih tinggi, yang sesuai untuk aplikasi yang memerlukan butiran rumit dan ukiran yang tepat. Saiz apertur jenis ini biasanya tidak dimaksudkan untuk menampung laser kuasa tinggi (yang biasanya memerlukan apertur yang lebih besar), menjadikannya lebih sesuai untuk aplikasi ukiran kuasa rendah.
Apabila memilih sistem ukiran laser, pertimbangkan saiz apertur berdasarkan ketepatan ukiran, kerumitan, kawasan kerja, dan kuasa laser yang diperlukan. Ketua imbasan apertur 10mm akan berfungsi dengan baik untuk butiran rumit di kawasan kerja yang lebih kecil, tetapi untuk projek berskala yang lebih besar atau yang memerlukan laser kuasa tinggi, pertimbangkan saiz apertur yang lebih besar.
Ketua imbasan apertur 10mm adalah sensor jarak optik. Ia mempunyai fungsi auto-kedudukan CDD, fungsi pembetulan auto dan peningkatan dan fungsi pampasan pengecutan. Mesin pemotongan laser adalah rasuk laser yang dipancarkan dari laser, yang difokuskan ke dalam rasuk laser ketumpatan kuasa tinggi oleh sistem laluan optik. Rasuk laser disinari ke permukaan bahan kerja untuk membuat bahan kerja mencapai titik lebur atau mendidih.
Ketua imbasan apertur 10mm mempunyai ciri -ciri kelajuan pengimbasan cepat, kedalaman medan yang panjang dan sudut pengimbasan yang besar. Ia sangat baik, teguh dan mudah dikendalikan. Ketua imbasan ini mempunyai kelajuan simulasi yang sangat tinggi, bunyi rendah, ketepatan yang tinggi, dan kestabilan suhu yang sangat baik. Cermin transmitting cahaya diperbuat daripada bahan buatan khas dengan transmisi cahaya lancar, rintangan suhu tinggi dan rintangan kakisan.
1. Aperture input: 10 mm
2. Tahap linearity yang baik, resolusi tinggi drift kecil, kedudukan berulang yang tepat
3. Pengimbasan kelajuan tinggi, prestasi stabil, drift sifar kecil, anti-interferensi yang kuat
4. Permohonan yang meluas: pesongan laser dan penyetempatan dua dimensi, dan lain-lain.
5. Terdapat tiga jenis panjang gelombang yang boleh dipilih: 10.6um, 1064nm dan 355nm.
Parameter teknikal
|
Suhu kerja |
0-45 darjah |
|
|
Kelinearan |
99.9% |
|
|
MenetapkanMasa |
Kurang daripada atau sama dengan0.5ms |
|
|
Skala drift |
<40PPM/℃ |
|
|
SifarHanyut |
<15μrad./ darjah |
|
|
Hanyut jangka panjang lebih dari 8 jam |
<0.5mRad |
|
|
RmsSemasa |
2.0A |
|
|
Semasa puncak |
15a (max) |
|
|
Imbasan maksimumSudut |
±15ijazah |
|
|
Suhu penyimpanan |
-10 ke +60 darjah |
|
|
Resolusi |
12çrad |
|
|
Kebolehulangan |
8μrad |
|
|
InputApertur |
10. 0 mm |
|
|
Anjakan rasuk |
13.4mm |
|
|
MotorBerat |
120g |
|
|
Kekerapan |
Kurang daripada atau sama dengan 700hz |
|
|
Panjang gelombangPilihan |
355,532,840,1064,1550,10600, |
|
|
Spesifikasi Papan Servo Drive |
||
|
Voltan input |
± 15VDC |
|
|
Isyarat antara muka |
Digital |
Xy 2-100 |
|
Analog |
±5V, ±10V |
|
|
Rintangan input isyarat analog |
200KΩ±1% |
|
|
Rintangan input isyarat kedudukan kedudukan |
1KΩ±1% |
|
|
Faktor Skala Input Isyarat Kedudukan |
0. 33V/ ijazah |
|
|
Faktor skala output isyarat kedudukan |
0. 33V/ ijazah |
|
|
Suhu kerja |
0-45 darjah |
|
|
Dimensi (L × W × H) |
75 × 50 × 28mm |
|

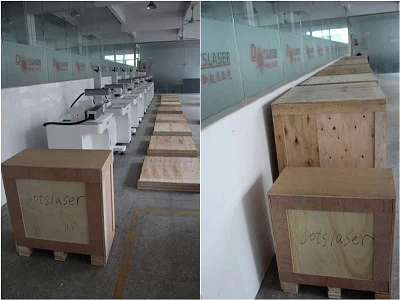

Pembungkusan setiap hari
