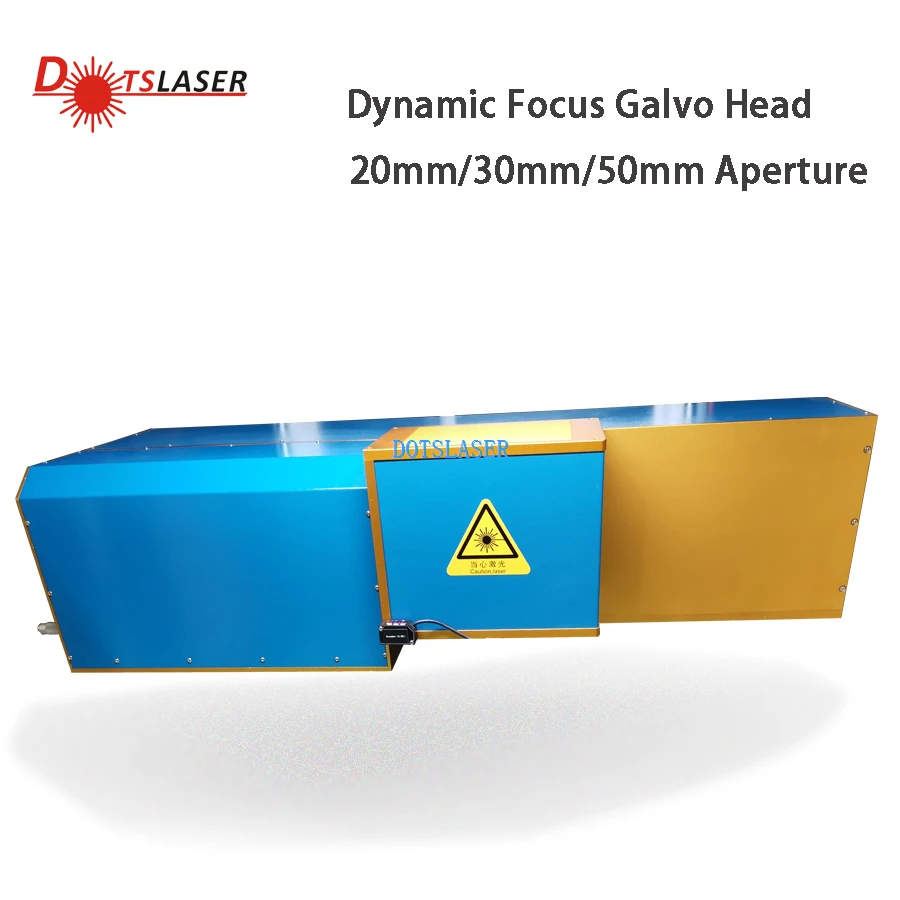

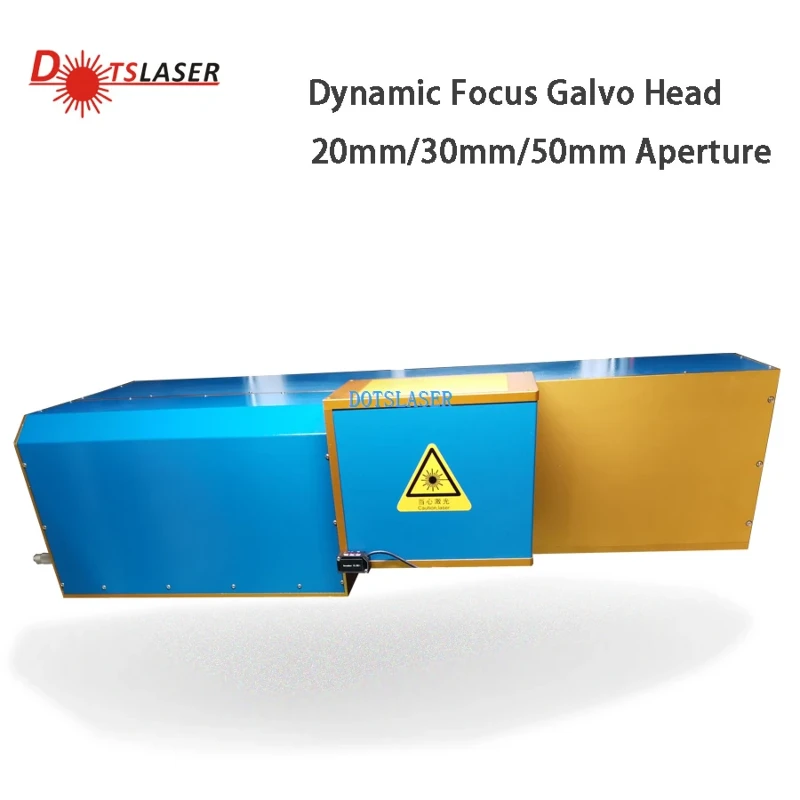

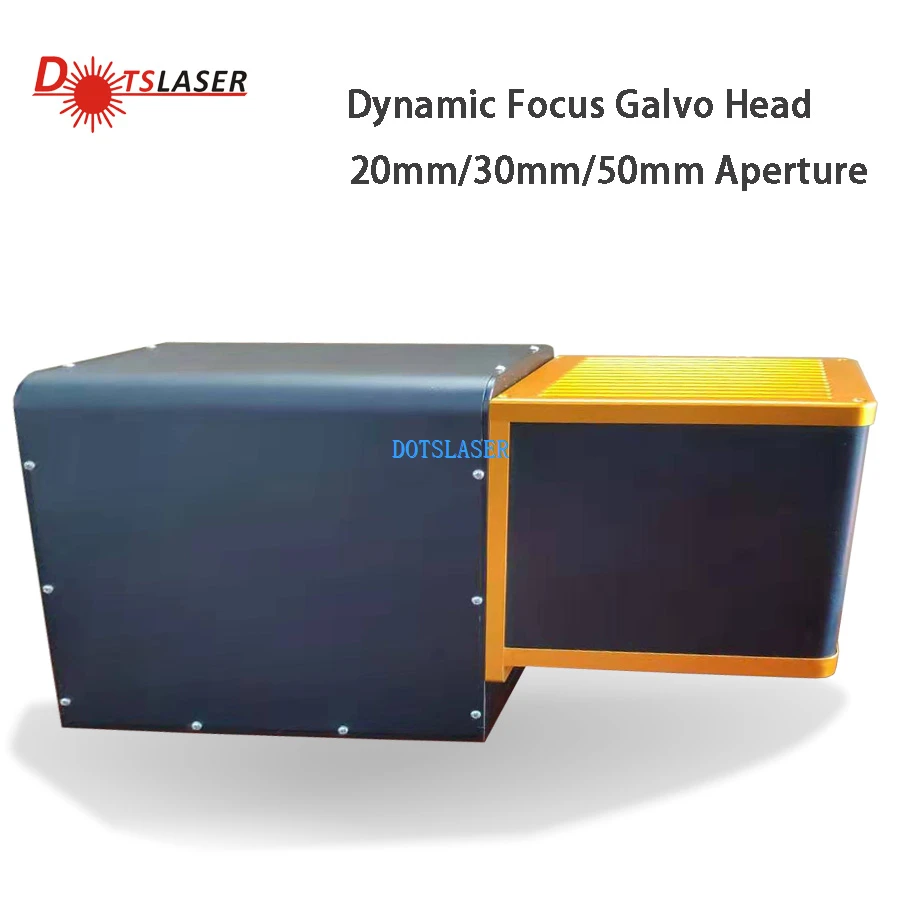

Kepala imbasan laser co ₂
Kepala imbasan laser co ₂
Penerangan Produk
Ketua imbasan laser CO₂, yang juga dikenali sebagai pengimbas galvo atau pengimbas galvanometer, adalah komponen utama dalam sistem penanda laser CO₂ atau ukiran. Ia bertanggungjawab untuk mengalihkan rasuk laser dengan tepat ke bahan yang diukir oleh cermin yang cepat dan tepat bergerak. Pengimbas ini direka khusus untuk bekerja dengan laser CO₂, yang biasanya digunakan untuk menandakan dan mengukir bahan seperti kayu, akrilik, kaca, kertas, kulit, dan banyak lagi.
Ketua imbasan laser CO₂ terdiri daripada komponen utama berikut:
Galvanometer Motors
Motor ini mengawal kedudukan cermin dengan menukar isyarat elektrik ke dalam gerakan mekanikal. Motor galvanometer berkualiti tinggi membolehkan pergerakan yang cepat dan tepat, mengakibatkan kelajuan ukiran yang lebih cepat dan ketepatan yang lebih baik.
Cermin
Cermin di kepala imbasan bertanggungjawab untuk mencerminkan dan mengarahkan rasuk laser ke bahan. Mereka harus dibuat dari bahan yang sangat mencerminkan untuk panjang gelombang laser CO₂, biasanya dengan salutan emas atau dielektrik, untuk mengekalkan tahap tenaga yang berkaitan dengan laser CO₂.
Kanta
Lensa di dalam kepala imbasan bertanggungjawab untuk memfokuskan dengan tepat rasuk laser ke bahan, mengakibatkan tanda atau ukiran yang bersih dan tepat. Teknologi ini membolehkan kita membuat reka bentuk yang indah dan rumit pada pelbagai bahan dengan mudah dan ketepatan.
Kawalan elektronik
Elektronik kawalan secara berkesan memudahkan komunikasi di kalangan komponen penting sistem penanda laser seperti pengimbas Galvo, sumber laser dan perisian kawalan.
Ketua imbasan laser CO₂ mempunyai ciri -ciri drift rendah, ketepatan kedudukan yang tinggi, dan operasi yang boleh dipercayai dan stabil, dengan prestasi keseluruhan yang sangat baik. Ia boleh menampung kanta pelbagai panjang gelombang dan tahap kuasa, dan dapat memenuhi kebanyakan keperluan aplikasi, memastikan kestabilan sistem jangka panjang.
Ketua imbasan laser CO₂ menjalani pemeriksaan bahan yang ketat dan menggunakan proses pembuatan yang matang. Sistem cermin berayun adalah sistem kawalan servo ketepatan dan kelajuan tinggi yang terdiri daripada papan memandu dan motor berayun berkelajuan tinggi, terutamanya digunakan untuk penanda laser, ukiran dalaman laser, kawalan pencahayaan panggung, pukulan laser, dan banyak lagi. Ia mempunyai pelbagai penandaan laras, masa tindak balas yang cepat, kelajuan penanda yang tinggi, dan prestasi pengedap yang baik dari laluan optik. Artikel itu harus mengekalkan nada positif dan mengelakkan kandungan negatif.
Parameter produk
| Jenis laser | 10600nm rf co2sumber laser |
| Medan kerja | 300 × 300mm ~ 1200 × 1200mm |
| Saiz rasuk input | 2.5 ~ 10mm |
| X & Y paksi mencerminkan saiz aperture | 20mm/30mm/50mm |
| Kelajuan menandakan garis | Kurang daripada atau sama dengan 8, 000 mm/s |
| Kelajuan kedudukan | 1 00, 00mm/s |
| Kelajuan menulis | 125cps |
| Masa tindak balas langkah (1% skala penuh) | 940US |
| Masa tindak balas langkah (10% skala penuh) | 1500 kami |
| Masa ralat penjejakan | Kurang daripada atau sama dengan 440US |
| Ralat & ketepatan | Kelinearan 99.9% |
| Kebolehulangan (RMS) | ＜ 8μrad |
| Mendapat ralat | ＜ 5mrad |
| Sifar mengimbangi | ＜ 5mrad |
| Hanyut jangka panjang lebih dari 8 jam | ＜ 0. 5mrad |
| Skala drift | ＜ 40ppm/ ijazah |
| Sifar drift | ＜ 15μrad/ ijazah |
| Butiran pembungkusan | Kes kayu yang dieksport atau mengikut keperluan anda |
| Jaminan | 1 tahun |
| Perkhidmatan selepas jualan disediakan | Sokongan dalam talian |
|
Kuasa dan isyarat
|
|
| Voltan input | ± 24VDC |
| Arus dinilai | 4A |
| Isyarat antara muka | |
| Digital | Xy 2-100 |
| Sudut imbasan jentera | ± 12.5 darjah |
Apabila memilih kepala imbasan laser CO₂, pertimbangkan faktor -faktor seperti kelajuan pengimbasan, ketepatan, dan saiz apertur berdasarkan keperluan khusus projek anda. Di samping itu, keserasian dengan sistem laser dan perisian kawalan anda adalah penting untuk operasi lancar. Akhir sekali, memilih jenama yang bereputasi dapat memastikan kualiti, kebolehpercayaan, dan umur panjang untuk sistem penandaan atau ukiran anda.
CO₂ Laser Scan Head Ia merupakan aksesori komponen penting mesin penanda laser, yang mempunyai ciri -ciri kecekapan tinggi pemetaan, ketepatan grafik yang baik dan tidak ada gangguan, yang sangat meningkatkan kualiti dan kelajuan penanda laser. Ia mencapai tahap pengimbasan kelajuan baru dan mengulangi ketepatan kedudukan. Kami dengan tepat mengoptimumkan dan menugaskan semua komponen optik untuk menjamin kualiti fokus yang terbaik dan parameter proses yang stabil.
1. Jaminan Kualiti dan Perkhidmatan selepas jualan
Tempoh jaminan peralatan hendaklah 12 bulan sejak peralatan digunakan oleh pelanggan, pemasangan dan debugging selesai dan peralatan diterima oleh permintaan. Dotslaser sangat penting untuk kerja perkhidmatan selepas jualan produk, sebaik sahaja produk dihantar kepada pengguna, syarikat itu segera menubuhkan fail perkhidmatan selepas jualan pengguna, dan kerap menjejaki status penggunaan produk pengguna, menyelesaikan dan menjawab semua Masalah pengguna, menerima maklumat pemberitahuan pengguna mengenai kegagalan peralatan, pekerja syarikat boleh membuat tindak balas yang cepat dalam masa 2 jam. Sekiranya bimbingan telefon sukar untuk menyelesaikan masalah, kakitangan teknikal syarikat kami boleh tiba di tapak pelanggan dalam masa 24 jam untuk memberi sokongan.
2. Pemasangan dan debugging
Sebelum pemasangan mesin, kilang kami akan menawarkan fail pemasangan struktur asas, keperluan penghantaran 2 minggu yang baik kepada anda di sana, jurutera Dotslaser akan tiba di laman web anda dan memeriksa mesin itu lagi. Comfirm semua syarat memenuhi keperluan pemasangan dan pentauliahan peralatan, peralatan akan diangkut dalam masa. Masa pemasangan dan pentauliahan peralatan adalah kira -kira lima hari bekerja, tiga hari pertama disambungkan kepada penggunaan sistem, dan sistem ini beroperasi selepas projek perkhidmatan. Jurutera akan melatih pengendali yang berkelayakan mengenai prosedur penyelenggaraan asas dan ciri -ciri operasi umum peralatan dalam dua hari akan datang
3. Sokongan Perkhidmatan
Sekiranya terdapat sebarang masalah dengan mana-mana bahagian sistem semasa tempoh jaminan, jurutera perkhidmatan terlatih Dotslaser bersedia menyediakan panggilan telefon bimbit atau memulakan perkhidmatan di tempat, jika mesin mempunyai masalah semasa tempoh jaminan, sila hubungi kami secara langsung !
