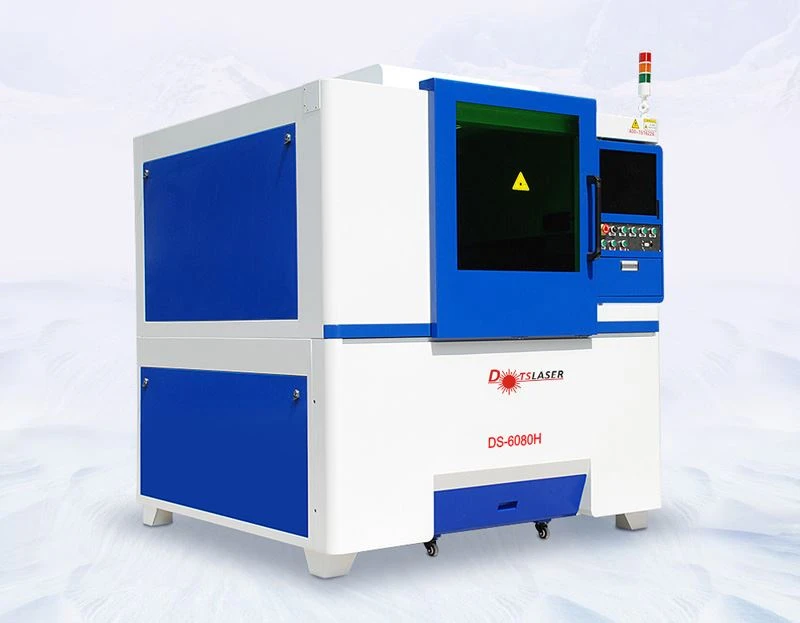

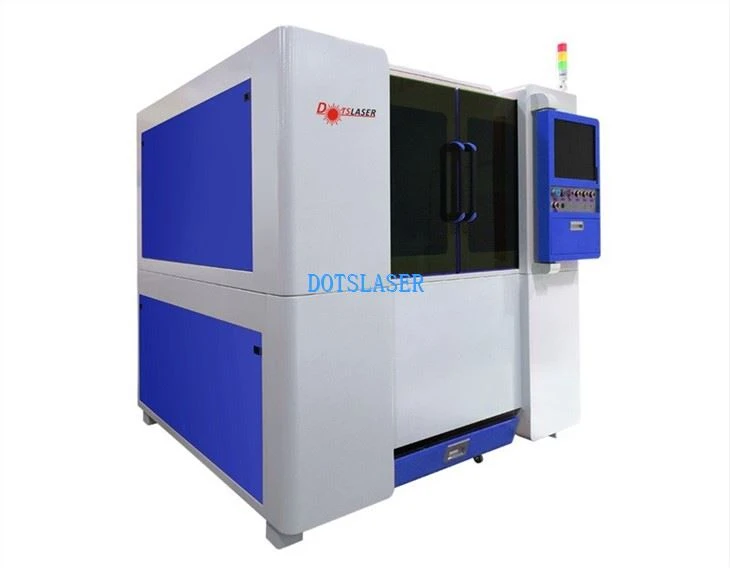

Pemotongan Laser Papan PCB
Pemotongan maksimum 6mm kuprum dan substrat aluminium.
Medan pemotongan adalah pilihan.
Bahan pemotongan adalah lebar, termasuk tembaga, tembaga, aluminium, keluli tahan karat, papan PCB, dll.
Kuasa Laser:1000W-3000W
Pemotongan Laser Papan PCB
Penerangan Produk
Pemotongan Laser Papan PCB mempunyai pelbagai aplikasi dan boleh memproses banyak bahan seperti tembaga, aluminium, keluli tahan karat, besi, papan pcb dan bahan magnetik. Saiz format adalah pilihan, dan panjang boleh disesuaikan mengikut keperluan pemprosesan pengguna. Kelajuan pemotongan adalah pantas, kesannya licin dan rata, hirisan tidak mempunyai tekanan mekanikal, dan ia licin dan rata tanpa ricih burr.

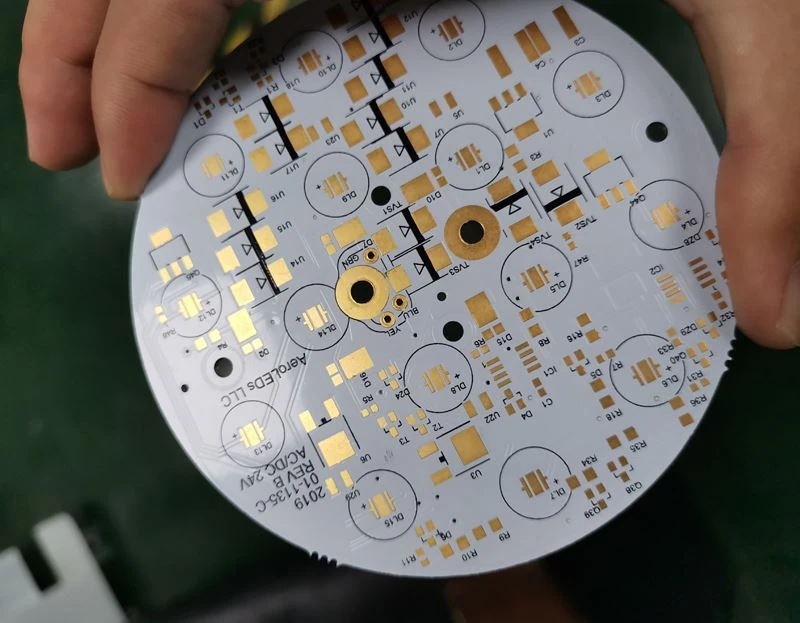

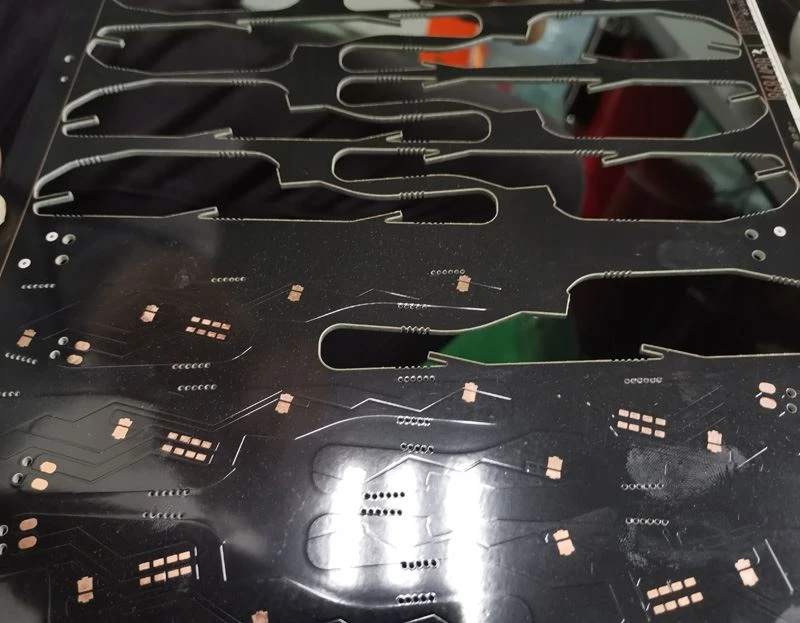

Pertama, mari kita lihat cara memotong papan PCB, papan litar, papan substrat tembaga dan aluminium dengan sistem pemotongan laser ketepatan.
Ciri dan prestasi
★ asas marmar.
★ Struktur pemacu dua gantri tertutup sepenuhnya.
★ Sistem pengudaraan perlindungan alam sekitar.
★ Penjana laser gentian reflektif anti sangat laser

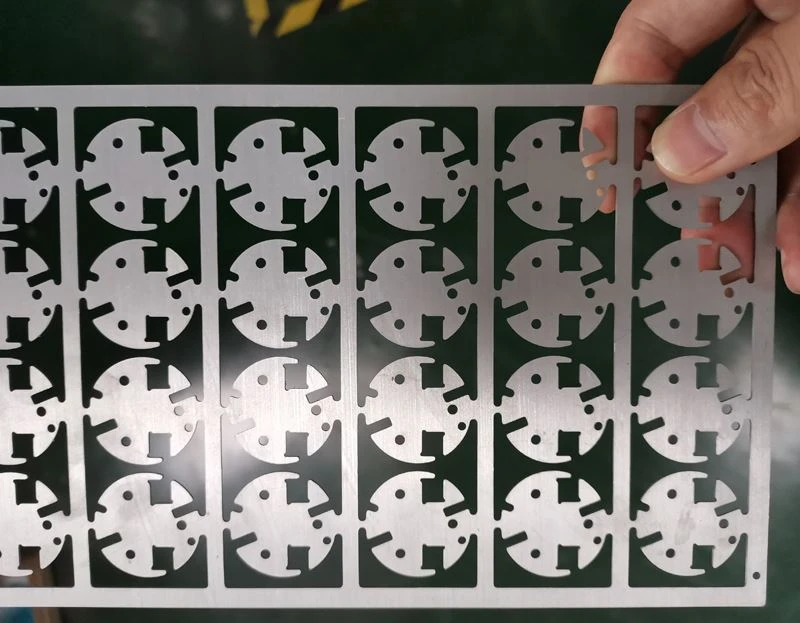

Pemotongan substrat tembaga dan aluminium format kecil
★ Ketebalan pemotongan stabil kelompok jangka panjang kurang daripada 6mm, hadkan ketebalan pemotongan 6mm substrat tembaga dan aluminium;
★ Saiz format adalah pilihan, dan panjang boleh disesuaikan mengikut keperluan pemprosesan pengguna.
★ Pelbagai jenis bahan pemprosesan, bukan sahaja boleh memproses tembaga, aluminium, tetapi juga memproses keluli tahan karat, besi, papan PCB, pelbagai aloi, dll.
Parameter teknikal
| Model | DS-60680H |
| Kuasa laser | 1000W/1500W/2000W/QCW750W |
| Panjang gelombang laser | 1070±10nm |
| Julat pemotongan | 600mm * 800mm (julat lain boleh disesuaikan) |
| Memotong lebar garisan | 0.05~0.15mm(bergantung pada bahan) |
| Ketebalan pemotongan | Kurang daripada atau sama dengan 3mm/6mm (aluminium, tembaga) |
| Kelajuan pemotongan | 5000-20000mm/min(bergantung pada bahan) |
| Ketepatan pemotongan | ±0.02mm |
| Memotong tekanan udara | 1.2-2.8Mpa(Nitrogen tekanan tinggi disyorkan) |
| Penggunaan kuasa yang dinilai | 10KW/18KW |
| Bekalan kuasa | AC220V/60A, 380V/40A |
| Menyejukkan | Penyejukan air |
| Persekitaran kerja | Tiada sumber getaran, pengudaraan yang baik, suhu 10 ~ 38 darjah |
| Dimensi | L1820mm*W1750mm*H1950mm |
| Berat badan | 1800KG |
Pengenalan Secara Ringkas Sistem Pemotong Papan PCB

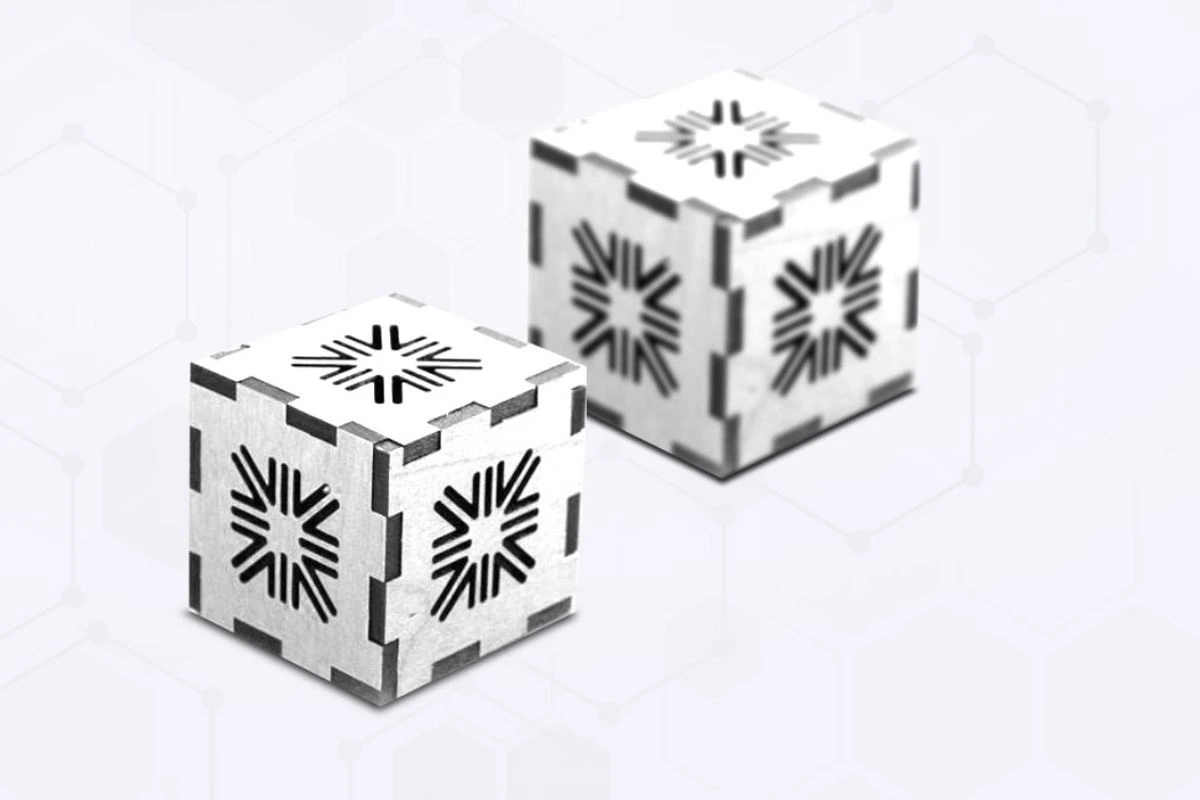

Jahitan pemotongan sempit, ubah bentuk plat kecil
★ Pemotongan laser mempunyai zon terjejas haba yang kecil dan ubah bentuk plat kecil
★ Jahitan pemotongan: {{0}}.05~0.15mm
★ Kelajuan pemotongan laser adalah pantas, dan pemotongan tidak mempunyai tekanan mekanikal.
★ Ketepatan pemprosesan yang tinggi, kebolehulangan yang baik, tiada kerosakan pada permukaan bahan ★ Ketepatan: ±0.02mm

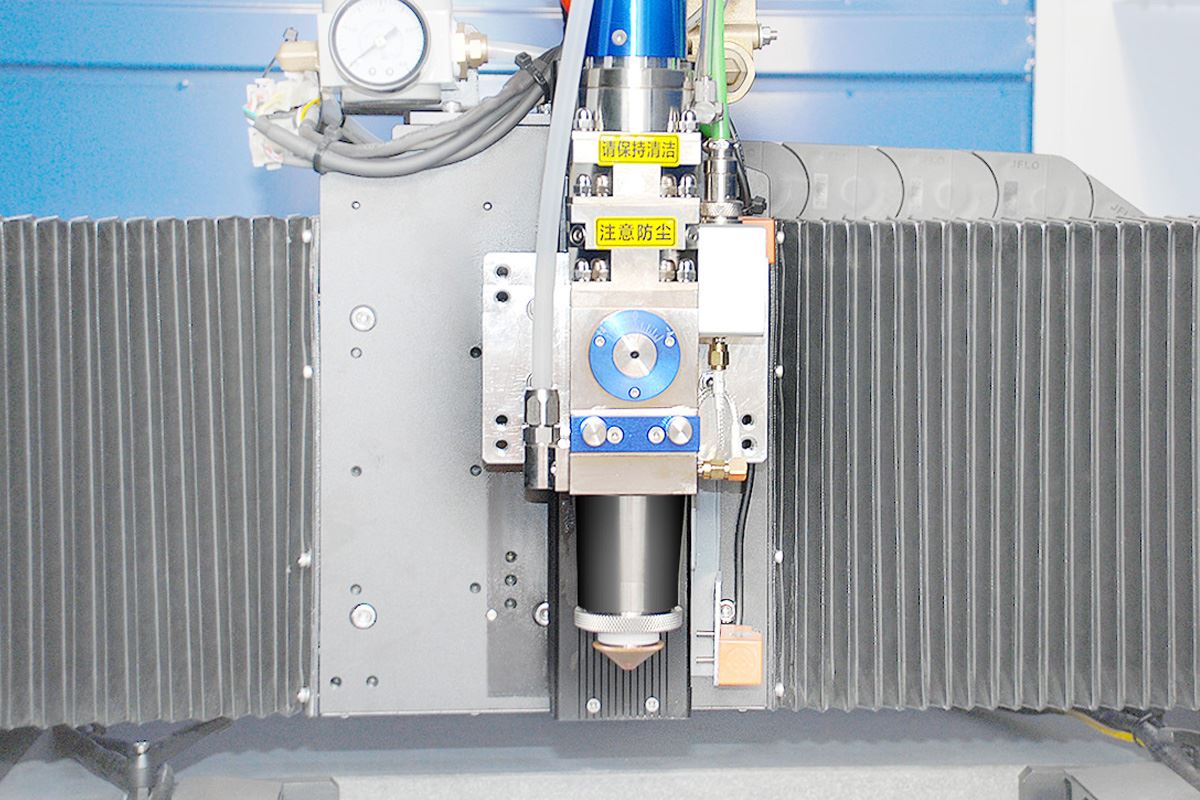

Laluan pemotongan dioptimumkan secara automatik
★ Serasi dengan berbilang format fail, seperti DXF, GERBER.
Sistem perlindungan aktif
Perlindungan anti-perlanggaran
★Kepala pemotong dan permukaan pemotong disimpan pada jarak yang selamat pada setiap masa. Pada masa yang sama, ia mempunyai fungsi berhenti sentuh untuk mengurangkan risiko perlanggaran.
Perlindungan perjalanan pintar
★ Mengesan julat operasi bahagian bergerak secara automatik, dan apabila terdapat keabnormalan, sistem akan memberikan maklum balas sensitif dan segera memerintahkan untuk berhenti, memastikan keselamatan peralatan.
Penggera pintar sistem.
★Semak sendiri peralatan, paparan penggera yang tidak normal pada antara muka utama, mengurangkan bahaya tersembunyi dan meningkatkan kecekapan penyiasatan keabnormalan peralatan.C

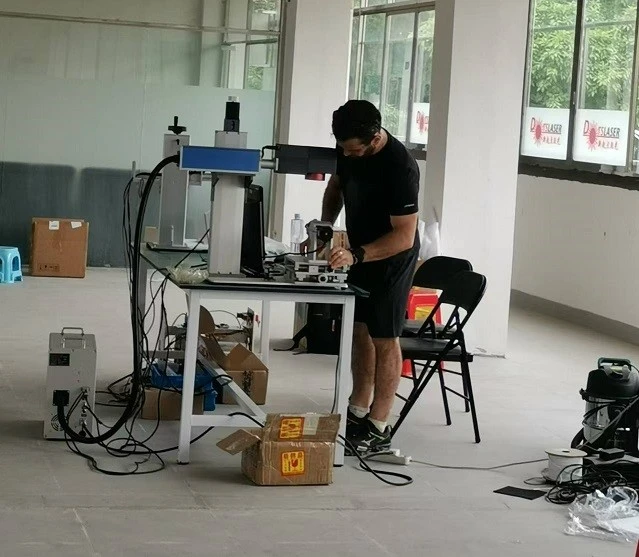

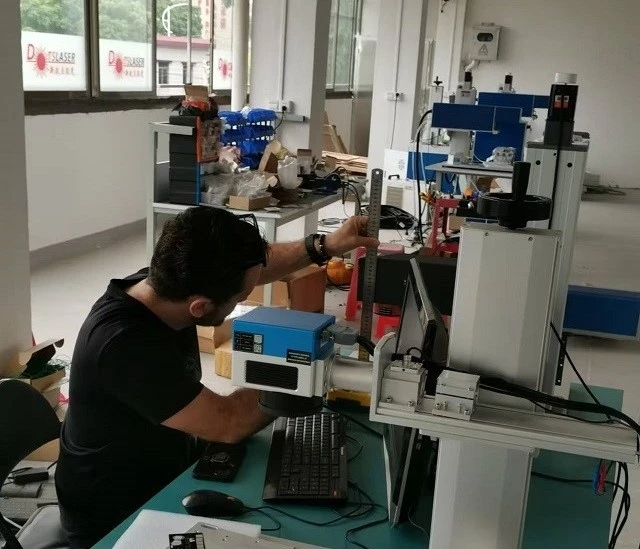

Pelanggan datang ke kilang DOTSLASER

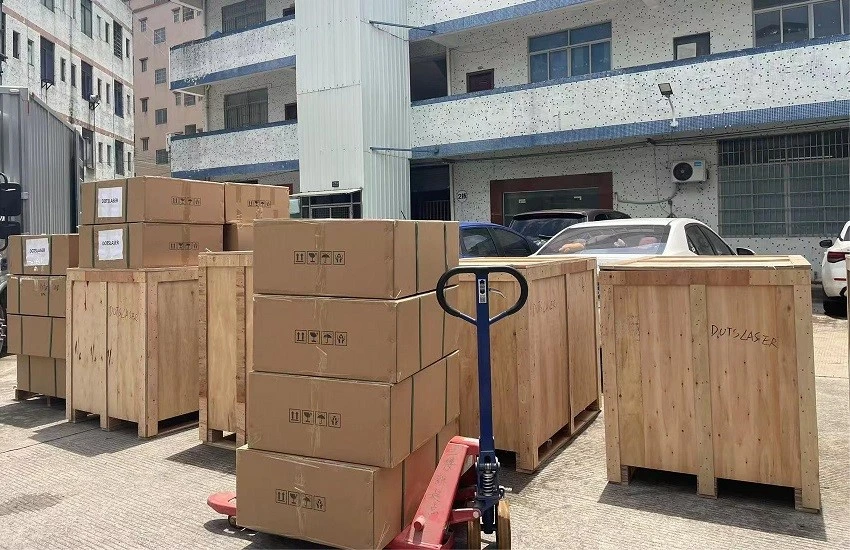

Penghantaran dan pakej
